Японское моделирование. Часть10

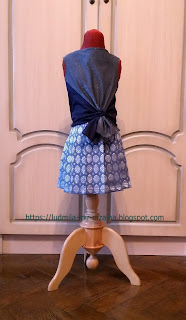

Сегодня мы рассмотрим моделирование вот такого необычного топа (по методу Томоко Накамичи).

1.Для построения лекал нам понадобится базовая выкройка полочки и спинки без вытачек, построенная до линии бедер  (для моделей из трикотажа) Рис.1, Рис.2.

Рис.1

Рис.2

2. На полочке(Рис.3): проводим линии, параллельные боковым швам, вправо и влево от боковых швов на расстоянии 1см.  и углубляем пройму на 1,5 см вниз по линии бокового шва. От линии низа вверх, отступаем 2 см и проводим параллельную линию. Это будет новая линия низа. Плечо укорачиваем до 3 см. Горловину поднимаем вверх от центра на 1,5 см.

Рис.3

3. От середины линии талии вправо откладываем 6см и от этой точки- вниз 3см. Строим прямоугольник abcd, как показано на рис. 3. По  линии проймы от бокового шва вверх откладываем по 3 см с обеих сторон.  Левую точку соединяем с вершиной а прямоугольника, а правую-с серединой стороны ab. Вершины b и d прямоугольника соединяем с нижними точками бокового шва, как показано на рис.3

4. Получаем новые три лекала- желтое, красное и зеленое, как показано на рис.4. Вырезаем все три части.

Рис.4

5. Берем деталь желтого цвета. По центру от линии горловины вниз отступаем 8см и проводим горизонтальную линию, как показано на рис.5. Делим эту линию на 4 равных отрезка. Линию горловины делим на 6 равных отрезков. Отрезок проймы от горизонтальной линии д верха делим пополам и от этой середины- вниз 1,5 см.  Все новые точки соединяем линиями, как показано на рис.5.  Далее, нижний короткий отрезок делим на три части и полученные точки соединяем с точками пересечения горизонтальной линии и проймы.

Рис.5

6. Далее разрезаем по всем построенным линиям и моделируем, как показано на рис.6.

Рис.6

7. На спинке: проводим линию, параллельную боковому шву, справа на расстоянии 1см.  и углубляем пройму на 1,5 см вниз по линии бокового шва. От линии низа вверх, отступаем 2 см и проводим параллельную линию. Это будет новая линия низа. Плечо укорачиваем до 3 см. Горловину опускаем  вниз от центра на 4 см.  По линии талии от центра вправо откладываем 1,5 см и соединяем эту точку с горловиной и низом спинки. Вырезаем две детали спинки в зеркальном отражении (см. Рис.3).

8.Берем правую деталь спинки и соединяем её с зеленой деталью полочки по линии бокового шва, как показано на рис.7.

Рис.7

9. Делим сторону bc прямоугольника на 5 равных частей.По центру спинки от линии талии вверх и вниз откладываем отрезки по 2,5см и 5,5см, как показано на Рис.7. Все новые точки соединяем плавными линиями. Разрезаем лекало по этим линиям и моделируем, как показано на рис.8.

Рис.8

Разводим разрезанные части на равные расстояния ~ 3см.

Из точки а вниз опускаем перпендикуляр длиной 26 см до линии низа, как показано на рис.8. Достраиваем прямоугольник аbc₁d₁. Лекало готово.

10. Берем левую деталь спинки и соединяем её с красной деталью полочки по линии бокового шва, как показано на рис.9. Короткий отрезок (влево от точки b )  делим на 3 равные части. По центру спинки от линии талии вверх и вниз откладываем отрезки по 6см, как показано на Рис.9 и проводим новые плавные линии.

Рис.9

11. Разрезаем лекало по этим линиям и моделируем, как показано на рис.10. Разводим разрезанные части на равные расстояния ~ 3см.  Строим перпендикуляр bb₂ к линии низа, равный 21 см, при этом отрезки оb₁ и оb₂ равны. Достраиваем прямоугольник bb₂f₁f.

Рис.10

От точек f и f₁ откладываем вверх и вниз, соответственно по 1 см. и строим контур нового лекала.

Желаю всем творческих успехов!!!
